Почему лифт не может упасть в шахту

Каждый из нас хотя бы раз задумывался над тем, что лифт может оборваться и упасть в шахту. Оборваться он, конечно, может, но упасть – нет. Похвастаться подобным могут только современные лифты. Самые древние образцы при обрыве тянущего троса падали вниз. Разберемся, почему падения не происходят сейчас.

В XIX веке американский инженер, промышленник и изобретатель Элайша Отис предложил принципиально новую безопасную конструкцию. Созданное им приспособление стало первым в истории механическим лифтовым тормозом и получило название «Ловитель Отиса». Все современные механические системы безопасности являются в той или иной степени развитием идей американского инженера.

Суть «Ловителя Отиса» в том, что лифт движется вертикально и опирается с четырех сторон на направляющие, которые похожи на железнодорожные рельсы. На самом лифе стоит ограничитель скорости, который состоит из системы шкивов и тросов. Один шкив находится снизу шахты, еще один – вверху. Тросы, отвечающие за контроль скорости, никак не связаны с тросами, которые используются для тяги лифта (они находятся в расслабленном состоянии). Наконец, на каждой из направляющих имеется пара металлических «башмаков» клиновидного типа.

Когда кабина лифта находится в нормальном положении, «башмаки» просто скользят по направляющей. От каждого из четырех ловителей к тросу, контролирующему скорость, идет металлическая тяга. Рост скорости движения сверх нормы приводит к тому, что контрольный трос из шкива не успевает за лифтом и начинает вытягивать за собой металлическую тягу, ведущую к «башмакам». Тяга в свою очередь воздействует на клиновидные ограничители скорости, заставляя их заклинивать на направляющей. В результате этого происходит быстрое падение скорости и остановка лифта.

Таким образом, даже если все тянущие лифт тросы оборвутся, то его просто заклинит на направляющей. Впрочем, подобное происшествие представляет астрономическую редкость, так как даже самые дешевые лифты тянутся 3 тросами. Одновременный обрыв всех – сказочная редкость. При этом даже один такой трос держит полностью груженную кабину лифта. Помимо механических средств контроля, в современных лифтах также устанавливаются дополнительные электронные системы контроля скорости и положения кабины, которые делают то же самое.

Сергей Сосулин,
старший государственный инспектор Витебского областного управления Госпромнадзора.

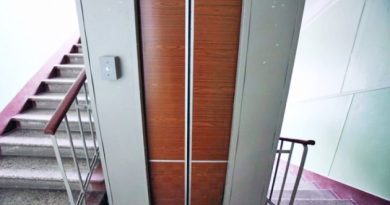

Фото на превью носит иллюстративный характер.
